四川會東砂石選粉機項目
一、結構原理：通過破碎機、制砂機、振動篩后制成0~4.75mm的人工砂，使用輸送設備從本機喂料口喂入，進入打散區，在若干組反擊板的作用下，不同粒徑的砂在下落過程中，砂粒產生不同下落速度，使砂粒與砂粒之間產生數次相對摩擦，這樣砂粒表面的泥粉和石粉被剝離開來，在風力作用下迅速離開砂的表面，這樣就能將砂充分地清洗干凈。入口進來的物料經多級打散板打散、剝離，各打散板之間從左側吹來的風將料流中的粗料，粗砂從底部粗砂出料口排除，懸浮于氣流中的物料隨風進入分級區的多層分級板之間，分級板將懸浮于氣流中的物料進一步去除相對較粗的物料，粗料沿分級板下滑。被風再次吹起，反復分選， 粗粉并入粗砂。出分級板的風帶料進入中料分級區，在弧形導流板作用下產生旋轉，形成離心沉降和重力沉降雙重作用，細砂落入下方細砂集料堆，由細砂出口排出。氣流帶料進入細料分級區，在籠型轉子的作用下甩出粗料（細砂），細砂撞擊弧形導流板落入細砂收集錐，含粉氣流進入旋風筒進行氣固分離，分離出細粉由粉料口排出，較為干凈的空氣經出風管進入風機循環使用。
二、技術特點：
1.分選原理 ：產品具有多種分級體系，針對砂石的特點采用航空氣動力學分析法對物料流場進行優化設計，使得設備運動阻力顯著減少、分選效率高、節能降耗非常明顯。優于傳統的水洗砂石分選的生產工藝。
2.V形打散分級區結構簡單，耗材少，無電動打散裝置，壓差損失小，運行穩定，電耗省。3.分選精度高。脫粉機內采用“渦流整流器”，整流器內氣流相對于轉子只上升不旋轉，物料在分選區得到反復清洗，分級精度高。
4.操作簡單�；\形轉子采用變頻無極調速。調節范圍大，調節方便，靈敏可靠。
5.分級效率高。“V”型打散選粉區，設置多層打散，分級板，反復打散、吹離，使所排出粗粉中幾乎無細粉。沉降分級區中粉出料口有氣流再次將中料中細粉吹走，中料中的細粉含量也大大減少，籠形轉子分級區增加了導流板，分級更加精準、有效。
6.耐磨部件維護工作量小、壽命長。該脫粉機的主要部件易損部位采用進口耐磨鋼板，有效的提高了使用壽命。整機進行了動平衡校正，在全轉速范圍內運行平穩。
7.主軸下軸承密封采用新的設計方案，有效的解決了軸承進灰和潤滑油泄漏兩項重大問題，有效的延長了軸承使用壽命。
8.設計脫粉機基礎時，采用機械減震原理，使分選機基礎的震動頻率與分選機固有頻率不行成整數倍關系，從根本上解決了長期困擾的分選機共振問題。
9.粗砂管、中細砂管和細砂管均采用雙聯鎖風閥，大大降低了系統漏風克服了以前脫粉機運轉過程中揚塵達的缺陷。
10.系統采用雙聯鎖風扇和內循環風有效地降低了系統漏風，減少了運行中粉塵排放污染。

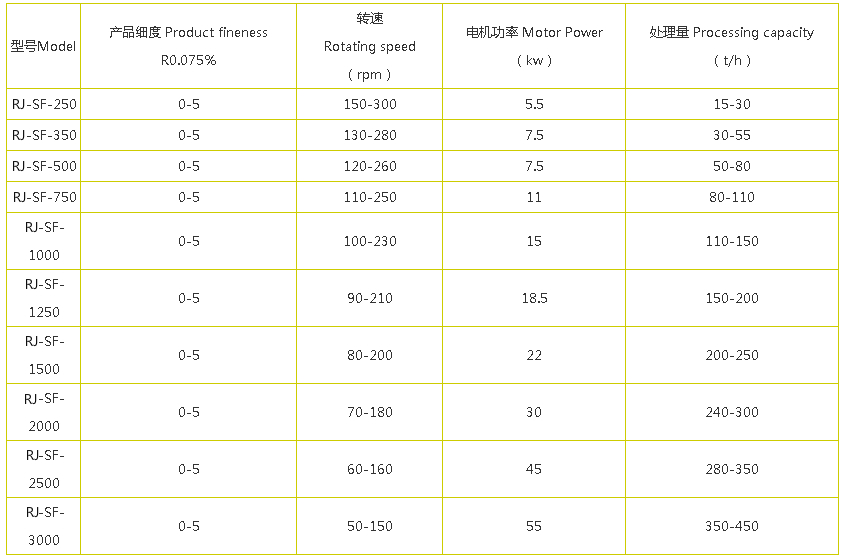

三、技術參數：
